A.    Pengertian Topologi Jaringan


            Topologi Jaringan adalah susunan dari berbagai unsure (node, link, dll) dari sebuah computer atau jaringan biologis. Pada dasarnya itu adalah struktur topologi jaringan, dan dapat digambarkan secara fisik atu logis. Topologi fisik mengacu pada penempatan berbagai komponen jaringan, termasuk lokasi perangkat dan instalasi kabel. Sedangkan topologi logis menunjunkkan bagaimana data mengalir dalam jaringan. Terlepas dari desain fisiknya, jarak antara node, interkoneksi fisik, tingkat transmisi, dan atau jenis sinyal mungkin berbeda antara-dua jaringan.

            Sebuah contoh yang baik adalah Local Area Network (LAN). Setiap simpul diberikan dalam LAN memiliki satu atau lebih link fisik ke perangkat lain dalam jaringan, grafis pemetaan hasil link dalam bentuk geometris yang dapat digunakan untuk menggambarkan topologi fisik jaringan. Sebaliknya, pemetaan aliran data antara komponen menentukan topologi logis dari jaringan.

B.     Pengertian Topologi Jaringan Hybrid

            TOpologi jaringan Hybrid adalah salah satu jenis topologi jaringan yang mengkombinasikan dua atau lebih topologi yang berbeda menjadi sebuah bentuk baru topologi pada system jaringan computer. Bila topologi berbeda terhubung ke satu sama lainnya dan tidak menampilkan satu karakteristik topologi tertentu maka desain jaringan tersebut bisa dikatakan termasuk Topologi Jaringan Hybrid. Topologi Hybrid menggunakan kombinasi dari dua atau lebih topoogi yang sedemikian rupa sehingga jaringan yang dihasilkan tidak menunjukkan salah satu dari standar topologi (misalnya bus, star, cincin, dll)

            Topologi Jaringan Hybrid juga merupakan salah satu bentuk topoogi jaringan fisik yang sudah sangat umum digunakan selain jenis jaringan computer lainnya sseperti jaringan point-to-point, topologi bus, topologi ring, topologi star, dll. Klasifikasi topologi dibuat berdasarkan hubungan antara node yang berbeda dalam jaringan. Pilihan untuk menggunakan topologi tertentu btergantung pada berbagai factor. Masing-masing topologi ini memiliki kelebihan dan kekurangan.

C.    Kelebihan dan Kekurangan Topologi Jaringan Hybrid

Ø  Kelebihan :

·         Salah satu keuntungan yang menonjol topologi hybrid adalah fleksibilitas. Topologi jaringan hybrid dirancang sedemikiana rupa sehingga dapat diterapkan untuk sejumlah lingkungan jaringan yang berbeda.

·         Hybrid mengkimbinasikan konfigurasi yang berbeda tapi dapat bekerja dengan sempurna untuk jumlah lalu lintas jaringan yang berbeda.

·         Menambahkan koneksi perifer lain cukup mudah, seperti node baru dan/atau periferal dapat terhubung antar topologi berbeda

·         Dibandingkan dengan jenis topologi komputer lainya, topologi ini terpercaya. Memiliki toleransi kesalahan yang lebih baik. ketika sejumlah topologi berbeda terhubung ke satu sama lain

·         Ketika link tertentu dalam jaringan komputer mengalami gangguan, tidak menghambat kerja dari jaringan lainnya.

·         Jenis topologi dapat dikombinasikan dengan jenis-jenis topologi jaringan komputer lain tanpa harus membuat perubahan apapun pada  topologi yang telah ada.

·         Kecepatan topologi konsisten, seperti menggabungkan kekuatan dari masing-masing topologi dan menghilangkan kelemahannya. Oleh sebab itu topologi jaringan hybrid sangat efisien

·         Kelebihan topologi hybrid yang paling penting adalah mengabaikan kelemahan topologi berbeda yang terhubung dan hanya akan dipertimbangkan segi kekuatannya walaupun topologi jaringan hybrid kelihatan sangat rumit tapi merupakan solusi  untuk perluasan jaringan tanpa harus merombak topologi jaringan yang teleh terbangun sebelumnya.


Ø  Kekurangan :

·         Karena merupakan penggabungan beberapa bentuk menjadi topologi hybrid, maka pengelolaan topologi  akan menjadi lebih sulit.

·         Dari segi ekonomisnya jaringan hibrid sulit dipertahankan karena membutuhkan biaya yang lebih topologi tinggi dibandingkan dengan topologi jaringan yang murni dalam satu bentuk. Faktor biaya dapat dihubungkan dengan biaya penambahan hub dan Biaya pengkabelan yang meningkat untuk membangun bentuk topologi ini.

·         Instalasi dan konfigurasi dari topologi ini sulit karena ada topologi yang berbeda yang harus dihubungkan satu sama lainnya, pada saat yang sama harus dipastikan bahwa tidak satupun dari node dijaringan gagal berfungsi sehingga membuat instalasi dan konfigurasi topologi hybrid menjadi sangat sulit.

·         Terlepas dari keuntungan dan kerugian topologi hibrid harus diakui bahwa tidak ada kekhawatiran untuk mengubah topologi yang telah ada jika kebutuhan perluasan jaringan diperlukan. Jika dibandingkan kelebihan dan kekurangan dari topologi komputer lain, boleh dikatakan bawa topologi hybrid adalah yang terbaik.

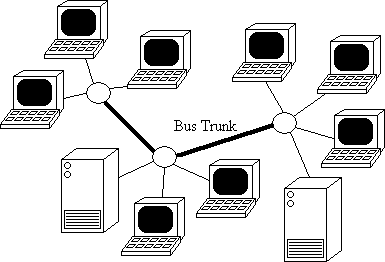

·         Pada Topologi hybrid dilakukan ketika ada lebih dari dua dasar topologi bekerja pada satu tempat yang harus dihubungkan satu sama lainnya. jika topologi bintang yang terhubung ke topologi bintang lainnya, hal ini masih topologi star. Namun, bila topologi star dan topologi bus terhubung ke satu sama lainnya maka didefinisikan sebagai topologi hybrid.Seringkali ketika topologi terhubung satu sama lainnya sehingga tata letak topologi yang dihasilkan sulit difahami meskipun  topologi yang baru bekerja tersebut mungkin tanpa masalah. Sebagai contoh, sebuah jaringan pohon terhubung ke jaringan pohon masih topologi jaringan pohon. Sebuah topologi hybrid selalu diproduksi ketika dua jaringan dasar yang berbeda topologi terhubung. Dua contoh umum untuk jaringan Hybrid adalah: Bintang cincin jaringan dan jaringan bintang bus.Sebuah jaringan cincin bintang terdiri dari dua atau lebih topologi star terhubung menggunakan unit multistation akses (MAU) sebagai hub terpusat.Sebuah jaringan Bus Bintang terdiri dari dua atau lebih topologi star terhubung menggunakan batang bus (bus batang berfungsi sebagai tulang punggung jaringan).

D.    Device Topologi Jaringan Hybrid

1.      Hub

      Hub merupakan hardware/perangkat keras yang sangat penting dalam jaringan komputer. Hub sangat mempengaruhi proses koneksi antar komputer sehingga jika Hub mengalami kerusakan, maka seluruh jaringan komputer akan terputus dan terganggu.

      Hub berfungsi sebagai perangkat keras penerima sinyal dari sebuah komputer dan merupakan titik pusat yang menghubungkan ke seluruh komputer dalam jaringan tersebut. Hub juga berperan sebagai penguat sinya kabel UTP, konsentrator dan penyambung. Berdasarkan fungsinya, Hub dibedakan menjadi dua macam, yaitu :

A.    Hub Pasif

Merupakan Hub yang berfungsi sebagai pemisah atau pembagi jaringan. Akan tetapi, tidak melakukan penguatan sinyal sehingga hub ini tidak membutuhkan tenaga listrik tambahan.

B.     Hub Aktif

Berfungsi sebagai penghubung jalur secara fisik dan penguat sinyal dalam jaringan. Akan tetapi, Hub Aktif membutuhkan tenga listrik tabahan untuk bisa bekerja.

2.      Switch

      Switch adalah sebuah alat yang menyaring/filter dan melewatkan (mengizinkan) paket yang ada di sebuah LAN. Switcher bekerja pada layer data link (layer 2) dan terkadang di Network Layer (Layer 3) berdasarkan referensi OSI Layer Model sehingga dapat bekerja untuk paket protokol apapun. LAN yang menggunakan Switch untuk berkomunikasi di jaringan maka disebut dengan Switced LAN atau dalam fisik Ethernet jaringan yang disebut dengan Switched Ethernet.

E.     Media Topologi Jaringan Hybrid

Media dalam topologi jaringan Hybrid bermacam-macam. Karena topologi ini adalah kombinasi dua atau lebih beberapa topologi jaringan, maka kita bisa menggunakan kabel UTP, Coaxial, Fiber Optic, dll. Media yang kita gunakan tergantung dengan jenis Topologi apakah yang kita gunakan.
